Détails sur le produit:
|
| Nom de produit: | machine réversible à hauteur quatre de laminoir à froid de 500mm | Taille entrante de bobine: | 2.0~3.0×400 millimètre |
|---|---|---|---|
| Taille de bobine de sortie: | 1.0~2.0×400 | Taille de bobine: | maximum externe de diamètre 1600 millimètres |
| Poids de bobine: | 5T maximal | Diamètre intérieur de la bobine: | 508mm |
| pression de roulement: | Maximum 3500 KN | Vitesse de roulement: | Maximum 150 m/min |
| Hauteur de travail d'unité: | 1000 millimètres | Direction de fonctionnement d'unité: | de gauche à droite (il a décidé par l'utilisateur) |
| Mettre en évidence: | petit pain de panneau de mur de 0.3-0.8mm formant la machine,Petit pain de panneau de mur de la CE formant la machine,15m/Min Roll Forming Equipment |
||
1. Nom de produit

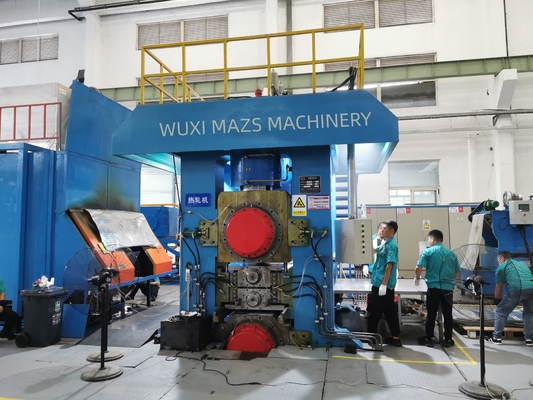

Ligne réversible à hauteur quatre série de laminoir à froid de MAØ175×500/Ø460×470 500mm de Siemens 6RA80 complètement numérique
2. Application :
utilisé pour le laminage de l'acier au carbone et de l'acier faiblement allié avec la largeur de 400mm, épaisseur de product1.0 de finition mm~2.0 mmmm
écoulement 3.Process :
Tête de Loading→Uncoiling→Pinch→Straight aplatissant le → →vertical de centre de petit pain de Cutting→welding-boucle (couture de soudure d'essai)
Le petit pain cinq était → à hauteur quatre Recoiler→Unloading de laminoir à froid de built→
4. Spécification technique principale :
| Non. | Paramètre technique | |
| 1 |
Statut de matière première |
Acier au carbone simple |
| 2 |
Taille entrante de bobine |
2.0~3.0×400 millimètre |
| 3 |
Taille de bobine de sortie |
1.0~2.0×400 millimètre |
| 4 |
Pression de roulement |
Maximum 3500 KN |
| 5 |
Vitesse de roulement |
Maximum 150 m/min |
| 6 |
Tension de déroulement |
Maximum 30 KN |
| 7 |
Diamètre d'expansion de tambour de Recoiler |
Maximum 508mm ; Mn 495 millimètres |
5.scope d'approvisionnement
| Non
|
Contenu d'approvisionnement |
Quantité. |
Fournisseur |
acheteur |
Remarque |
| Je |
Partie mécanique |
||||
|
1 |
Voiture de bobine |
1 ensemble |
√ | ||
|
2 |
Uncoiler |
1 ensemble |
√ | ||
|
3 |
Redresseur |
1 ensemble |
√ | ||
|
4 |
Découpeuse horizontale |
1 ensemble |
√ | ||
|
5 |
Plate-forme de soudure |
1 ensemble |
√ | ||
|
6 |
Boucle |
1 ensemble |
√ | ||
|
7 |
Écrivez le pincement et l'alimentation |
1 ensemble |
√ | ||
|
8 |
Biuld de cinq rouleaux |
1 ensemble |
√ | ||
|
9 |
Machine principale de moulin |
2sets |
√ | ||
|
10 |
4pcs |
√ | |||
|
11 |
Réducteur de transmission combiné |
1 ensemble |
√ | ||
|
12 |
Unité de rouleau d'échange |
2 ensembles |
√ | ||
|
13 |
Plat de sortie |
1 ensemble |
√ | ||
|
14 |
Recoiler |
1 ensemble |
√ | ||
|
15 |
Déchargement du chariot |
1 ensemble |
|||
|
16 |
Bas et accouplement |
1 ensemble |
|||
| II |
Équipement hydraulique |
||||
|
1 |
Huile mince lubrifiant la station |
1 ensemble |
√ | ||
|
2 |
Station hydraulique à basse pression |
1 ensemble |
√ | ||
|
3 |
Station hydraulique pour le recourbement de rouleau |
1 ensemble |
√ | ||
|
4 |
Système de lubrification d'Emulusion |
1 ensemble |
√ | ||
| III |
Moteur et équipements électriques de contrôle |
||||
|
1 |
Moteur principal |
2set |
√ | ||
|
2 |
Moteur de Recoiler |
1 ensemble |
√ | ||
|
3 |
Dispositif de transmission et système de PLC |
1 ensemble |
√ | ||
|
4 |
Dispositif d'entraînement de C.C de laminoir principal |
1 ensemble |
√ | ||
|
5 |
Dispositif d'entraînement de C.C de pot tournant |
1 ensemble |
√ | ||
|
6 |
Boîte d'opération |
1sets |
√ | ||
| Iv |
D'autres pièces |
||||
|
1 |
Dispositif de mesure d'épaisseur |
2 ensembles |
√ |
Fourni par l'utilisateur |
|
|
2 |
Installation des câbles et des fils dans l'atelier |
1 groupe |
√ |
Fourni par l'utilisateur |
|
|
3 |
Tuyauterie d'atelier |
1 groupe |
√ |
Fourni par l'utilisateur |
|
|
4 |
Boulon et bloc de pied |
1 groupe |
√ |
Fourni par l'utilisateur |
|
|
5 |
Barrière d'atelier et couvercle |
1 groupe |
√ |
Fourni par l'utilisateur |
|
|
6 |
Armoire de distribution de basse tension |
PCs 1 |
√ |
Fourni par l'utilisateur |
|
|
7 |
Système harmonique |
1 ensemble |
√ |
Fourni par l'utilisateur |
|
