Détails sur le produit:
|
| Matériel des bobines: | Coupe en acier de bobine d'heure à la ligne de longueur | Épaisseur de bande: | 4-16mm |
|---|---|---|---|
| Largeur de bande: | 1000-1800mm | Poids de Max.coil :: | 15000Kg |
| Tension :: | 380V 50Hz 3phases | Garantie de qualité: | un an |
| Surligner: | machine de 4-16mm CTL,machine de 1800mm CTL,coupe de feuille à l'équipement de longueur |
||
1. Désignation des marchandises :
La feuille épaisse nivelant la coupe à la ligne de longueur avec le système de PLC est employée pour commander et surveiller
2. Introduction :
La ligne de la longueur de la coupe de plat épais peut accepter la demande du client de la ligne la vitesse maximum 20m/min en déroulant et en nivelant une bande de bobine, et puis en cisaillant la bande plate nivelée à certaine longueur des feuilles.

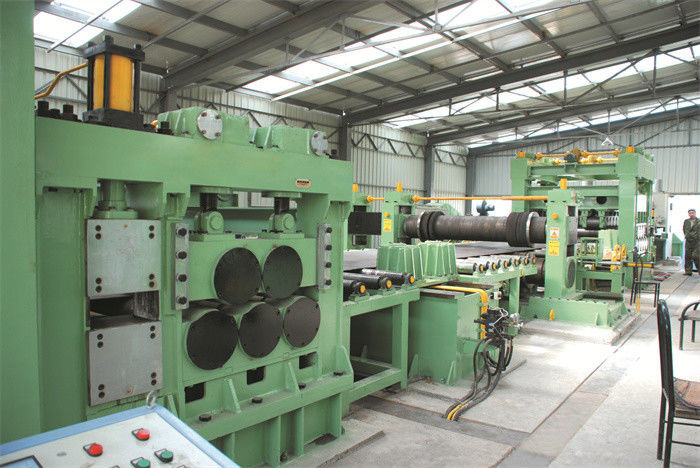

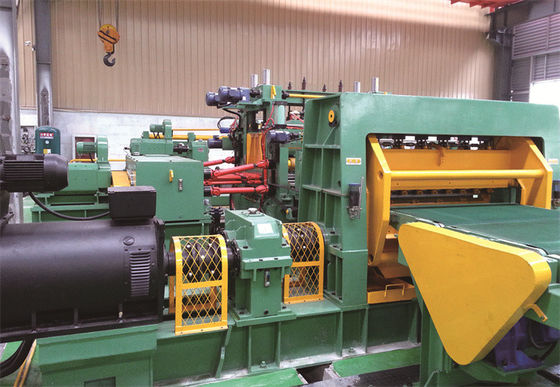

La ligne de la longueur de la coupe (machine de plat CTL) a une machine de pré-mise à niveau et une machine de mise à niveau fine conduites par des moteurs à courant alternatif de C.C ou, et la longueur-fixation est par l'encodeur, cisaillant le style est arrêt-cisaillement.
La ligne de la longueur de la coupe de plat épais (machine de plat CTL) bobines en acier convenables avec l'épaisseur : (3~12mm, 4~16mm, 5-20mm) et la largeur variable, et la longueur des feuilles de finition dépendent du besoin pratique du client.
3. Avantages et caractéristiques de machine du plat CTL :
1. machine du plat CTL avec la haute précision
La ligne vitesse peut être jusqu'à 20m/min, feuilles de longueur de 4-5pcs/min 2000mm à la moyenne.
Mise à niveau de la précision : ±1.5mm/㎡
Précision de longueur de feuille : ±0.5mm/m
Précision diagonale de longueur de feuille : ±1mm/m
Matériel d'entrée : CR, bobines d'acier au carbone d'heure, GI, plaques d'acier de PPGI.
1. Le plat épais de mA (3~12) ×1600mm/2000mm/2500mm a coupé à la ligne de longueur
Épaisseur de bande de machine du plat CTL : 3~12mm
Largeur de bande : 600~1600mm, 800-2000mm, 1100-2500mm
Mise à niveau du rouleau : Φ180, 13pcs
Matériel de niveler le rouleau : 40Cr, HRC55-56
Puissance pour la mise à niveau : Moteur de C.C 132KW + contrôle de vitesse de C.C d'Eurothem 590
Vitesse de coupe de machine du plat CTL : (0~20) m/min, réglables
Le plat épais de 2.MA- (4-16) ×1500mm/2000mm/2500mm a coupé à la ligne de longueur
Épaisseur de bande de machine du plat CTL : 4~16mm
Largeur de bande : 500~1500mm/800-2000mm/1100-2500mm
Mise à niveau du rouleau : Φ220mm, 11pcs
Matériel de niveler le rouleau : 40Cr, HRC54-55
Puissance de machine du plat CTL pour la mise à niveau : Moteur de C.C 160KW + contrôle de vitesse de C.C d'Eurotherm 590.
Coupure de la vitesse : (0~20) m/min, réglables
Le plat épais de 3.MA- (5-20) ×1800mm/2000mm/2500mm a coupé à la ligne de longueur
Épaisseur de bande : 5~20mm
Largeur de bande de machine du plat CTL : 800~1800mm, 1000-2000mm, 1100-2500mm
Mise à niveau du rouleau : Φ230, 9pcs
Matériel de niveler le rouleau : 40Cr, HRC54-55
Puissance pour la mise à niveau : Moteur de C.C 110KW+160KW + contrôle de vitesse de C.C d'Eurothem 590.
Vitesse de coupe de machine du plat CTL : (0~20) m/min, réglables
| Spécifications de détail : Modèle | Épaisseur | Longueur | Mise à niveau de la vitesse | |
| MA-12 X 1600 | 3-12mm | 600-1600mm | réglable | 20m/min maximum |
| MA-16 X 1800 | 4-16mm | 1000-1800mm | réglable | 20m/min maximum |
| MA-20 X 2000 | 5-20mm | 1000-2000mm | réglable | 20m/min maximum |
| Note : Les données sous la forme juste comme la référence selon les gammes générales, nous toujours concevoir et faire à chaque plat épais la ligne de la longueur de la coupe, machine du plat CTL selon les exigences spécifiques de chaque client, ainsi chaque client pouvons acheter sa propre ligne de bien-contenu de nous. | ||||
