Chaîne de production de soudure à haute fréquence de tuyau avec l'accumulateur horizontal de bande

1. Description de produit :

Tuberie MA165 soudée à haute fréquence/chaîne de production soudée de tuyau

2. paramètres techniques :

3. Spécifications techniques :

• Matériel être traité : acier au carbone, bobines pré fendues laminées à chaud froides de bande de catégorie capable de soudure avec le maximum 0,2% carbones
• Type de production : Tubes ronds, Squar, place et sections creuses rectangulaires
• Tube rond en dehors de diamètre : Minute 50,8, 165mm maximum
• Section creuse carrée : Minute 40x 40, 130 x 130 millimètres maximum
• Section creuse rectangulaire : Minute 40 x 60, 100x maximum 160 millimètres
• Épaisseur de tube : 1,8 6,0 millimètres maximum minimum
• Formation de la ligne vitesse : 55 m/min maximum (la place et les formes creuses rectangulaires sont produites aux vitesses inférieures selon le côté au rapport d'épaisseur de paroi)
• Longueur de coupe de tube : 4 15meter maximum minimum
• Exactitude de longueur : ± 3mm

4. Ligne composition :

• Table de pré-décharge de forme de v (support de bobine de V)
• Chariot de remplissage hydraulique (voiture de bobine)
• Machine de décharge hydraulique (uncoiler)
• HydraulicShear et TIG Welder.
• Accumulateur horizontal de bande.
• Section de formation, de soudure, de refroidissement et de classement par taille. Moteur d'entraînement : Dc 132 kW+ 132 kilowatts
• Coupure de scie de vol d'ordinateur.
• Redresseur
• Machine de fraisage combiné et de chamfreinage
• Presse à emballer
• Le rouleau conduit s'épuisent la table de Tableau, d'inspection et les collecteurs.
• H.F. Induction Welder à semi-conducteur : 400 kilowatts, type à semi-conducteur
• Rolls : Rolls sont fabriquées hors d'AISI D3 D2 ou E52100
• Unités hydrauliques
• Panneaux électriques

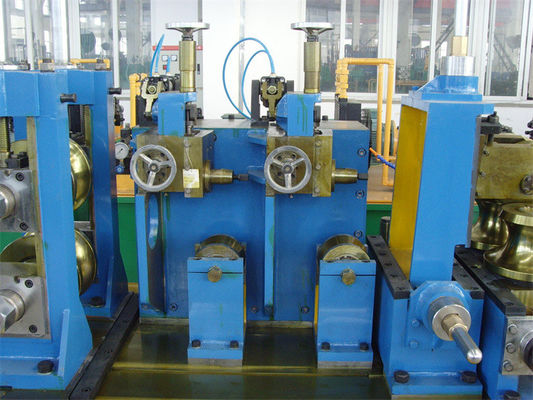

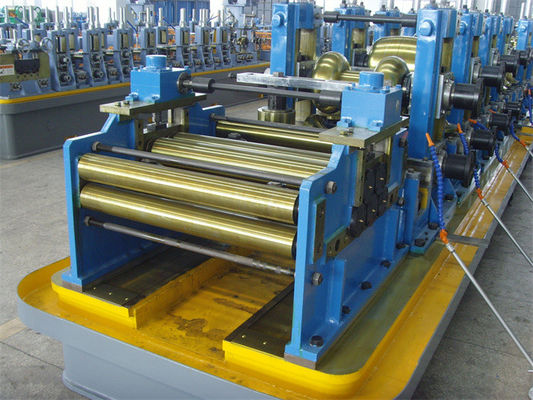

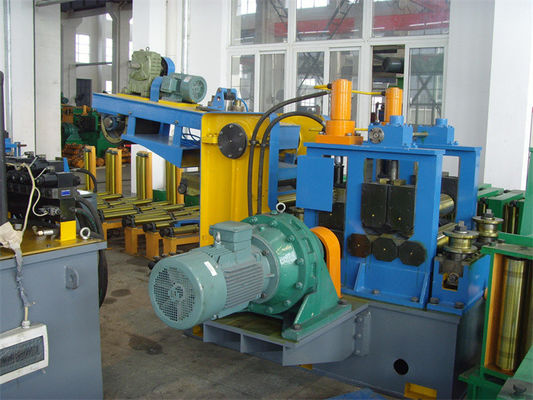

5. Photo pour la référence :

6. emballage

La machine sera fixée à l'intérieur du conteneur par le fil d'acier et la courroie spéciale d'ANIMAL FAMILIER, afin de s'assurer toutes les pièces ne se déplacera pas pendant le transport et n'évitera aucun genre de dommages de machine et de conteneur.

7. Terme de garantie : 12 mois (à l'exclusion des pièces facile-cassées)

8. Notre service et caractéristiques :

8,1 conception : Nous avons une équipe technique mûrie avec une expérience riche à se développer et le deisng les machines selon la demande et les exigences de client.
8,2 c'est un équipement très parfait et durable. Nous avons plus de 10 ans d'expériences.

8,3 ce genre de machine a la meilleure qualité et le meilleur prix. Il a la mesure précise et l'opération facile.

8,4 nous fournissons le support technique (les deux avant, pendant et après des ventes), la production, l'installation, la commission et le service de maintenance à tous les clients.
8,5 notre produit a été exporté vers beaucoup de régions et a gagné la réputation élevée en raison du prix de haute qualité et raisonnable.
