moulin de tube de soudure à haute fréquence de 80m/min 0.8-3.0mm

1. Description de produit :

Acier au carbone maximum de soudure à haute fréquence de la minute 0,8 3.0mm d'épaisseur de tube de tuberie de mA 50, pré-SLI laminé à froid et laminé à chaud

2. Introduction :

Cette tuberie de soudure à haute fréquence de mA 50 est équipement spécialisé pour produire la couture droite à haute fréquence a soudé des tuyaux pour le tuyau structurel et le tuyau industriel avec Φ20mm~Φ63mm et l'épaisseur de paroi de 0.8~3mm. Par la conception d'optimisation, le meilleur choix de matériaux, et exactement la fabrication et les petits pains, la ligne entière peut être haute précision et grande vitesse atteintes. Dans la marge appropriée de l'épaisseur de diamètre et de paroi de tuyau, la vitesse de production de tuyau peut être ajustée.

3. procédé de travail :

Décharge (externe) de ébavurage de Cooling→ Sizing→ Straightening→ Cutting→ de → de welding→ d'à haute fréquence d'Uncoiling→ Accumulating→ Leveling→ Forming→

4. configuration :

5. paramètres techniques :

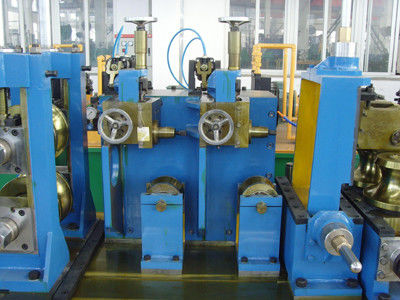

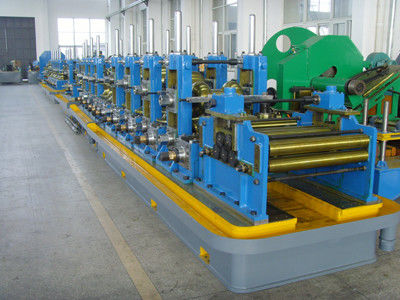

6. Photos pour la référence :

7. spécifications techniques :

• Matériel être traité : acier au carbone, bobines laminées à froid et laminées à chaud de bande de pré-fente.
• Catégorie en acier : 0,2% carbones
• Type de produits : Tubes ronds, tubes carrés, tubes rectangulaires aussi bien que sections creuses
• Tube rond en dehors de diamètre : 15-63mm
• Tubes carrés : Minute 10 x10 50 x 50 millimètres maximum
• Tubes rectangulaires : 40x maximum de la minute 10 x 15 60 millimètres
• Épaisseur de tube : 0,5 3,25 millimètres maximum minimum
• Formation de la ligne vitesse : 100 m/min maximum (la place et les tubes rectangulaires sont produits à des vitesses inférieures qui dépendent du côté au rapport d'épaisseur de paroi)
• Longueur de coupe de tube : 4 12 mètres maximum minimum
• Exactitude de longueur : ± 3mm
• Moteur de motivation essentielle : C.C 55kW×2
• Ligne composition :
• Double mandrin Uncoiler
• Cisaillement et TIG Welder
• Accumulateur horizontal de bande/accumulateur de cage
• Section de formation, de soudure, de refroidissement et de classement par taille.
• Coupure de scie de vol d'ordinateur.
• Tableau de petit pain de fin de bande, collecteurs de table d'inspection.
• H.F. Induction Welder à semi-conducteur : 150 kilowatts, à semi-conducteur (ou 200KW, type de tube électronique).
• Rolls : Rolls sont fabriquées selon AISI D3 D2 ou E52100
• Armoires de commande électriques

8. Emballage

La machine sera fixée à l'intérieur du conteneur par le fil d'acier et la courroie spéciale d'ANIMAL FAMILIER, afin de s'assurer toutes les pièces ne se déplacera pas pendant le transport et n'évitera aucun genre de dommages de machine et de conteneur.

9. terme de garantie : 12 mois (à l'exclusion des pièces facile-cassées)

10. Notre service et caractéristiques :

10,1 conception : Nous avons une équipe technique mûrie avec une expérience riche à se développer et le deisng les machines selon la demande et les exigences de client.
10,2 c'est un équipement très parfait et durable. Nous avons plus de 10 ans d'expériences.

10,3 ce genre de machine a la meilleure qualité et le meilleur prix. Il a la mesure précise et l'opération facile.

10,4 nous fournissons le support technique (les deux avant, pendant et après des ventes), la production, l'installation, la commission et le service de maintenance à tous les clients.
10,5 notre produit a été exporté vers beaucoup de régions et a gagné la réputation élevée en raison du prix de haute qualité et raisonnable.
