Détails sur le produit:
|
| Désignation des marchandises: | Bande en acier automatique de bobine de la Chine fendant la ligne machine | Épaisseur de bande: | 3-12mm |
|---|---|---|---|
| Largeur de bande: | 600-1800mm | Poids de Max.coil :: | 15000Kg |
| Tension :: | 380V 50Hz 3phases | Garantie de qualité: | un an |
| Surligner: | Machine de fente de tôle d'acier d'OIN,machine de fente de tôle d'acier de 1800mm,30m/min fendant en tôle |
||
1. Désignation des marchandises :

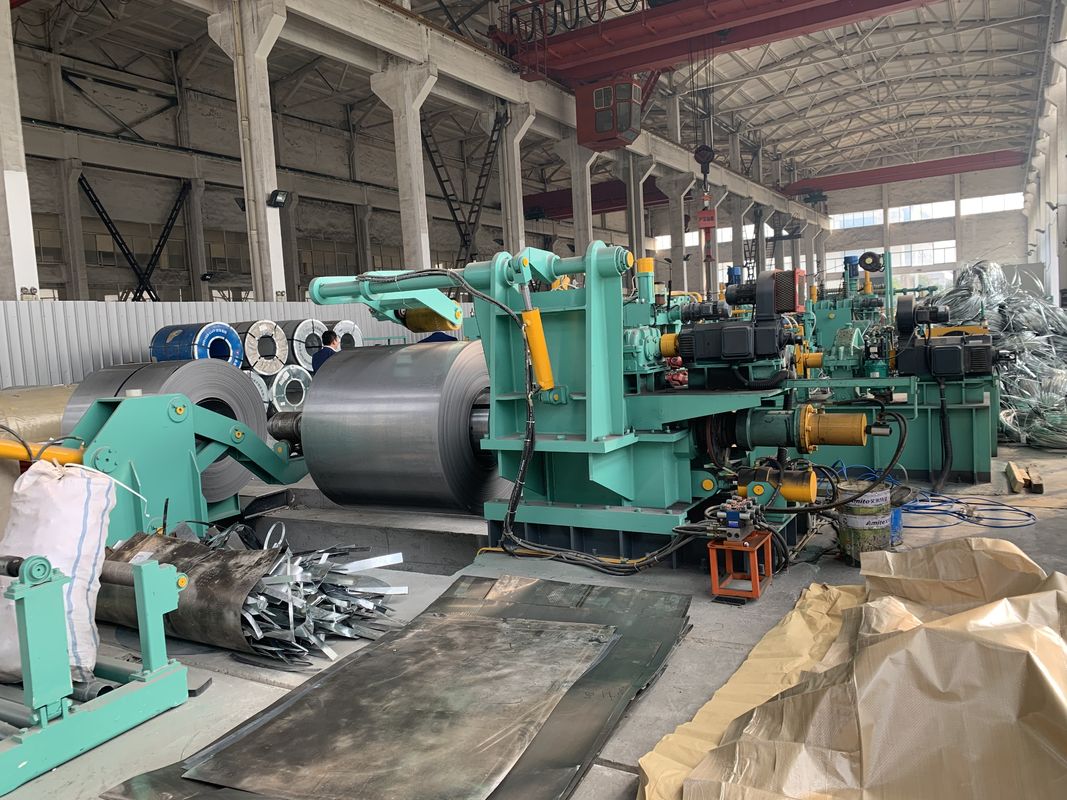

Feuille épaisse spéciale fendant la ligne avec stablement la vitesse par le rouleau de PLC cinq nivelant avec le type lourd decoiler hydraulique
2. Introduction :
Ce plat épais fendant la ligne, a également appelé la découpeuse de bobine en métal, peut fendre la bobine principale en acier épaisse dans de petites bobines de bébé. La bobine épaisse fendant la ligne se compose de : voiture de bobine-chargement, double uncoiler de grand-charge de mandrin, guide tête de bobine de style portail, équipement de presse et de pelle, double rouleau pinçant le conducteur, niveleur de cinq-rouleau, fin-coupeur, table de petit pain, dispositif d'alignement central, découpeuse de disque, bobinier de chute, accumulateur de trou, tendeur de pre-separator&, bobine-séparateur et presser portail de style, recoiler, bobine déchargeant la voiture, contrôle hydraulique, et contrôle électrique.
Capacité de différents modèles de feuille épaisse fendant des lignes (découpeuse de bobine en métal) :
Épaisseur de bande : (3~12) millimètres, (4-16) millimètre, (5~20) millimètres ;
Largeur de bande : 500-1800mm, 800~2000mm ou 1000~2200mm.
3. Spécifications de détail de machine de fente de bobine :
3.1. Feuille de mA (3-12) ×1800mm fendant la ligne
Matériel des bobines : Acier au carbone de HR/CR, plat galvanisé, plaque d'acier colorée etc.
Épaisseur de bande de découpeuse de bobine en métal : (3~12) millimètres
Largeur de bande de machine de fente de bobine : 500~1800mm
Poids de Max.coil : 35000kgs
Diamètre de niveler les rouleaux et le rouleau de tension : Φ210
Diamètre de découpeuse de bobine en métal d'axe de découpeuse : Φ300
Coupeurs de disque : 6CrW2Si, HRC56°~58°, OD500mm X ID300mm X T25mm.
Diamètre de bloc de recoiler : Φ610mm
Séparation des disques : 65Mn, OD250 X ID95 X T10/20mm
Moteurs de C.C de machine de fente de bobine pour la découpeuse et le recoiler : 160KW, 200KW.
Vitesse de découpeuse de bobine en métal : (0~30) m/min, réglables
3.2. Feuille de mA (4-16) ×2200mm fendant la ligne
Matériel des bobines : Acier au carbone de HR/CR tel que Q235, plat galvanisé, plaque d'acier colorée etc.
Épaisseur de bande : (4~16) millimètres
Largeur de bande de découpeuse de bobine en métal : 800~2200mm
Poids de la machine de fente de bobine Max.coil : 40000kgs
Diamètre de niveler les rouleaux et le rouleau de tension : Φ230
Diamètre d'axe de découpeuse : Φ360
Coupeurs de disque de découpeuse de bobine en métal : 6CrW2Si, HRC54°~56°, OD600mm X ID360mm X T50mm.
Diamètre de bloc de recoiler : Φ760mm
Machine de fente de bobine séparant des disques : 65Mn, OD250 X ID110 X T10/20mm
Moteurs de C.C pour la découpeuse et le recoiler : 200KW, 250KW.
Fente de la vitesse : (0~30) m/min, réglables
3.3. Feuille de mA (5-20) ×2000mm fendant la ligne
Matériel des bobines : Acier au carbone de HR/CR tel que Q235, plat galvanisé, plaque d'acier colorée etc.
Épaisseur de bande de découpeuse de bobine en métal : (5~20) millimètres
Largeur de bande : 800~2000mm
Poids de Max.coil : 40000kgs
Diamètre de niveler les rouleaux et le rouleau de tension : Φ260
Diamètre de découpeuse de bobine en métal d'axe de découpeuse : Φ420
Coupeurs de disque de machine de fente de bobine : 6CrW2Si, HRC54°~56°, OD650mm X ID420mm X T50mm.
Diamètre de bloc de recoiler : Φ800mm
Séparation des disques : 65Mn, OD250 X ID110 X T10/20mm
Moteurs de C.C pour la découpeuse et le recoiler : 280KW, 315KW.
Vitesse de fente de machine de fente de bobine : (0~20) m/min, réglables
4. Caractéristiques de découpeuse de bobine en métal :
| Modèle | Épaisseur | Poids de bobine | Fente de finition | Vitesse de Max Slitting | |
| MA-12 X 1800 | 3-12mm | 600-1800mm | 35T maximum | Mn 60mm | 30m/min |
| MA-16 X 2200 | 4-16mm | 800-2200mm | 40T maximum | Mn 100mm | 30m/min |
| MA-20x 2000 | 5-20mm | 800-2000mm | 40T maximum | Minute 100mm | 20m/min |
| Note : Les données sous la forme juste comme référence selon les gammes générales, nous toujours concevons et faisons chaque feuille fendant la ligne selon les exigences spécifiques de chaque client, ainsi chaque client peuvent acheter sa propre machine de fente de bobine de bien-contenu de nous. | |||||
