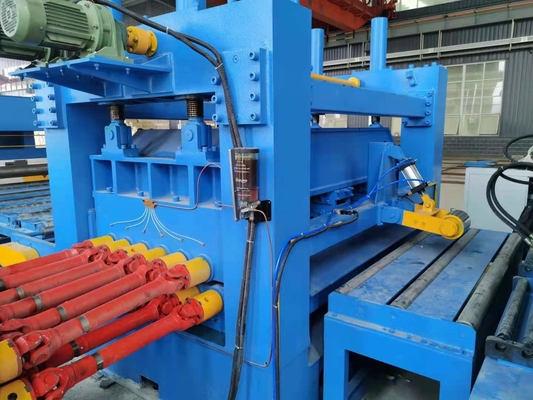

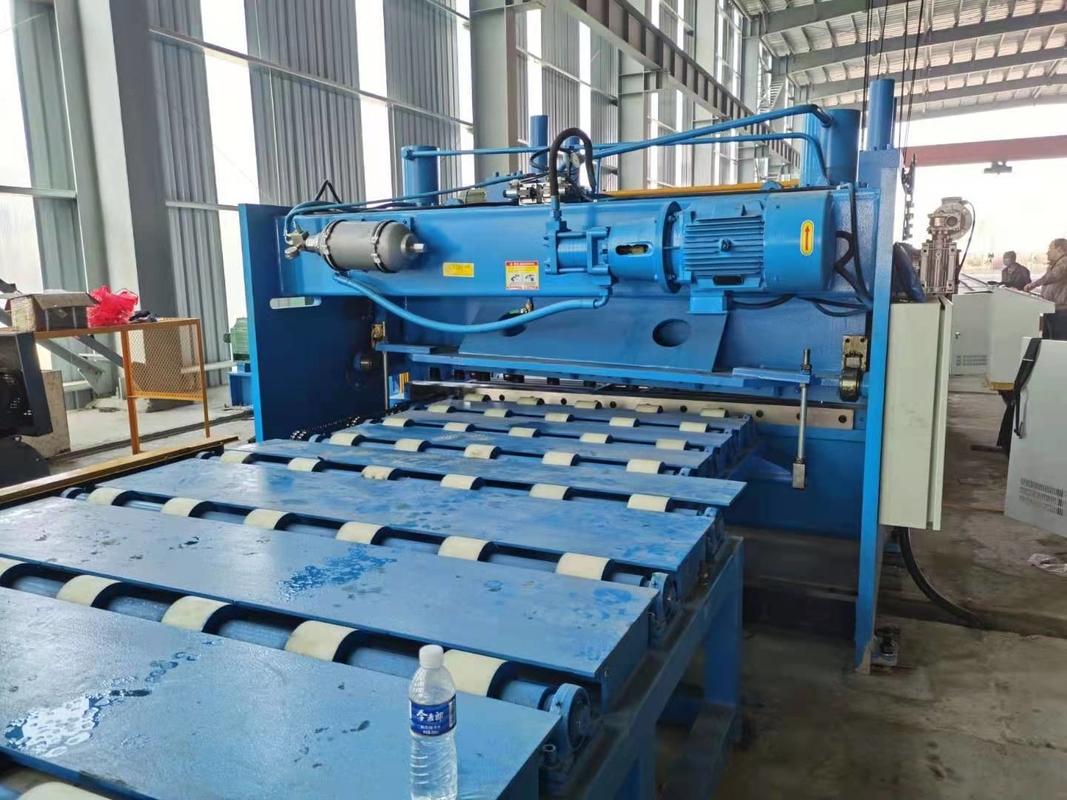

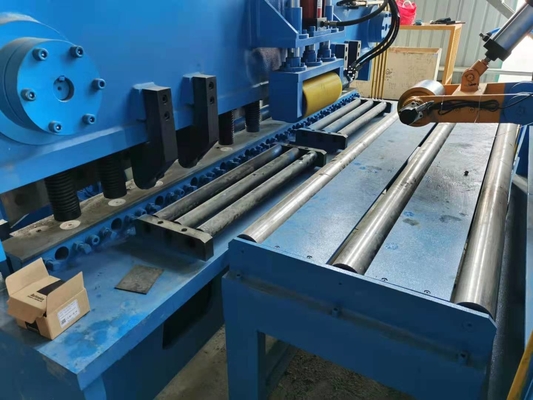

coupe de feuille de 1600mm à la ligne lecteur servo 100m/Min Slitting de longueur

coupe automatique de haute précision de 300~1600mm à la commande servo de machine de longueur

1. Désignation des marchandises :

Cisaillement rotatoire automatique empilant la coupe moyenne et lourde de ligne d'épaisseur à la ligne de longueur avec stablement la vitesse et la commande servo

2. Introduction :
La ligne de la longueur de la coupe de plat épais moyen peut accepter la demande du client de la ligne la vitesse maximum 40m/min en déroulant et en nivelant une bande de bobine, et puis en cisaillant la bande plate nivelée à certaine longueur des feuilles.
Cette ligne de la bobine CTL est particulièrement appropriée au CR, bobines d'acier au carbone d'heure, GI, plaques d'acier de PPGI.
Le plat la ligne que de la longueur de la coupe (ligne de bobine CTL) a une machine de mise à niveau conduite par le moteur à courant alternatif de C.C ou, et la longueur-fixation est par l'encodeur, cisaillant le style est arrêt-cisaillement.
La ligne de la longueur de la coupe de plat épais moyen a équipé les bobines en acier de l'épaisseur : (1~6mm, 2~8mm, 3-10mm) et la largeur variable, et la longueur des feuilles de finition dépendent du besoin pratique du client.


3. Avantages et caractéristiques pour cette ligne de la bobine CTL :
1. haute précision
La ligne vitesse peut être jusqu'à 30m/min, feuilles de longueur de 7-8pcs/min 2000mm à la moyenne.
Mise à niveau de la précision : ±1mm/㎡
Précision de longueur de feuille : ±0.5mm/m
Précision diagonale de longueur de feuille : ±0.5mm/m


4. Paramètre technique principal :

MA (le plat de 0.3~3)×1600mm/2000mm/2500mm a coupé à la ligne de longueur

Matériel des bobines : HRC, CENTRE DE DÉTECTION ET DE CONTRÔLE, GI, PPGI, Q195, Q235, Q345…
Épaisseur de bande : (0.3-3) millimètre
Largeur de Max. Strip : 1600mm
identification de bobine : ≥Φ508mm
Bobine OD : Φ1800mm
Poids de Max. Coil : 20000Kgs
Moteur de découpeuse : Moteur de C.C 75KW
Axe de découpeuse : Ф220 X 1650mm
Couteaux à disques sur l'axe de découpeuse : ID220mm X OD330mm X 10mm, 6CrW2Si.
Séparation du disque : ID85 X OD210mm X 6mm, 65Mn
Tendre fourni par la bande passant par la laine de friction s'est senti enroulant autour des plats en bois.
Bloc de Recoiler : Ф508 X 1700mm
Moteur de Recoiler : Moteur de C.C 90KW
Contrôle électrique : Armoire de conducteur de C.C d'Eurotherm 590 plus des panneaux de commande.
Fente de la vitesse : 100m/min maximum, réglable.

5. Spécifications de détail de ligne de la bobine CTL :

6. Emballage

La machine sera fixée à l'intérieur du conteneur par le fil d'acier et la courroie spéciale d'ANIMAL FAMILIER, afin de s'assurer toutes les pièces ne se déplacera pas pendant le transport et n'évitera aucun genre de dommages de machine et de conteneur.

7. Terme de garantie : 12 mois (à l'exclusion des pièces facile-cassées)

8. Notre service et caractéristiques :
8,1 conception : MAZS ont une équipe technique mûrie avec une expérience riche à se développer et le deisng les machines selon la demande et les exigences de client.
8,2 c'est un équipement très parfait et durable. Nous avons plus de 10 ans d'expériences.
8,3 ce genre de machine a la meilleure qualité et le meilleur prix. Il a la mesure précise et l'opération facile.
8,4 nous fournissons le support technique (les deux avant, pendant et après des ventes), la production, l'installation, la commission et le service de maintenance à tous les clients.
8,5 notre produit a été exporté vers beaucoup de régions et a gagné la réputation élevée en raison du prix de haute qualité et raisonnable.
