Détails sur le produit:
|
| Description des biens: | Machines en acier de laminoir à froid de bobine | Rouleaux de travail (mm): | φ120 |
|---|---|---|---|
| Longueur de rouleau (millimètres): | 330 | Force de roulement (tonnes): | ≤2000KN |
| Épaisseur d'entrée (millimètres): | 2.0~4.0×80~200mm | Épaisseur finie (mm): | 0.5~2.0×80~200mm |
| Tension: | 380V 50Hz triphasé ou commande par l'utilisateur | Couleur: | Comme notre standard ou commande par utilisateur |
| Surligner: | Laminoir à froid inversé à deux supports,laminoir à froid inversé 150 m/Min,laminoir à froid en cuivre en acier au carbone |
||

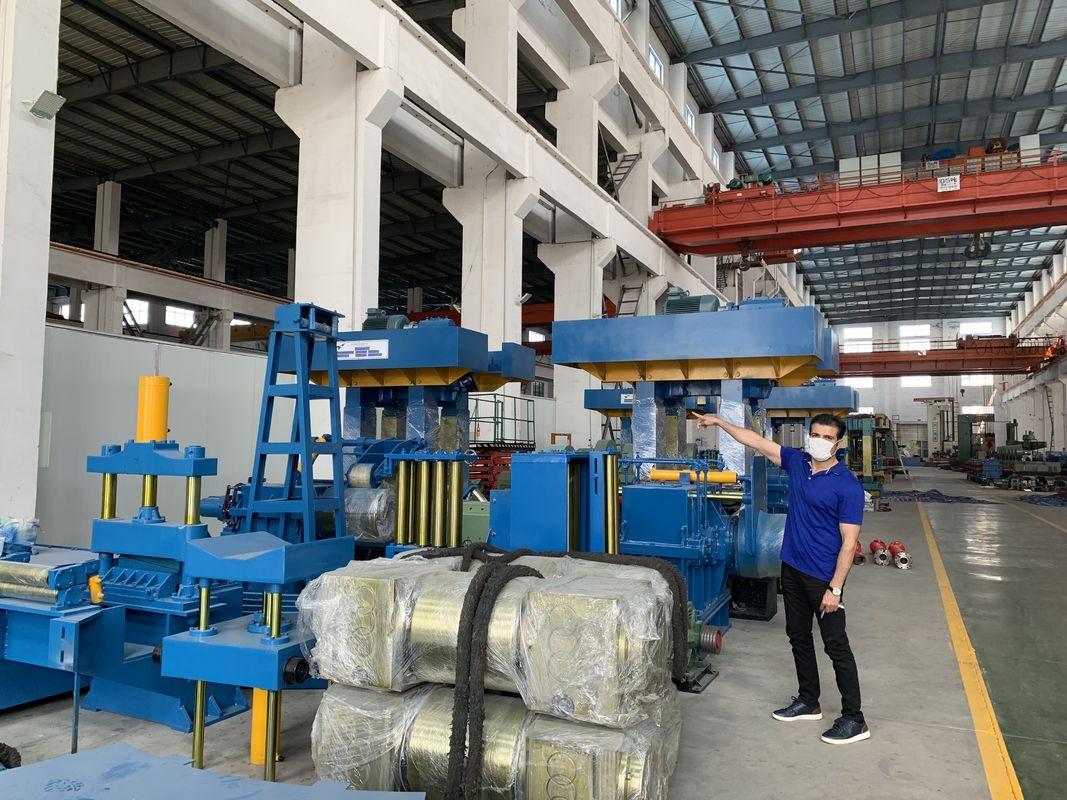

Largeur de bobine 200mm deux supports 150m/Min 4hi laminoir à froid pour l'acier au carbone
1. Description des marchandises :
Un laminoir continu est construit en disposant alternativement des laminoirs horizontaux entraînés et des laminoirs verticaux non entraînés et en déterminant les valeurs de l'épaisseur du matériau laminé entre les cages adjacentes, la distance interaxiale entre les cylindres de travail et le diamètre du cylindre de travail pour satisfaire à des exigences prédéterminées. des relations.
2. Mmauvais processus:
Chargement → déroulement → pincement
↓
Déchargement ← laminoir à quatre rouleaux laminoir à froid rouleau laminoir gauche et droit → déchargement.
3. Paramètre technique :
|
Rouleaux de travail (mm) |
φ175 |
| Rouleau lelongueur (mm) | 350 |
| Force de roulement (tonnes) | 240T |
| Epaisseur d'entrée (mm) |
3,0 × 240 mm |
| Épaisseur finie (mm) |
1,8 × 240 mm |
| Largeur(mm) | 240 |
| Vitesse de roulement (m/min) | 150 |
| Moteur principal (KW) | 280KW |
|
Vitesse de rotation: |
750-1600 tr/min |
| Pression vers le bas | Méchinal |
| Système électrique |
Régulateur de vitesse DC série Siemens 6RA80 |
4.Le calcul de la capacité :
En brut 4 mm, épaisseur moyenne finie de 1,5 mm, largeur moyenne de 150 mm, poids volumique moyen de 2 tonnes par rouleau roulant trois passes, temps de laminage total d'environ 30 minutes, rendement de 4 tonnes par heure, travail annuel temps de 6000 heures, avec une production annuelle de 2,4 millions de tonnes.
5. Livraison de la documentation technique :
Le fournisseur doit fournir les informations suivantes en fonction de l'avancement de la fabrication et de la construction de l'équipement.
La disposition de l'équipement et le dessin des fondations.
Les manuels d'équipement.
Détails ou dessins des pièces vulnérables et des pièces de rechange des équipements mécaniques (modèles pour les pièces standard et dessins pour les pièces non standard), schéma électrique et schéma de principe de la station de lubrification de l'unité et de la station hydraulique.
