Détails sur le produit:
|
| Matériel des bobines: | Coupe de tôle à la ligne de longueur | Épaisseur de bande: | 0.3~3mm |
|---|---|---|---|
| Largeur de bande: | 300~1600mm | Poids de Max.coil :: | 15000Kg |
| Tension :: | 380V 50Hz 3phases | Garantie de qualité: | un an |
| Surligner: | Coupe de feuillard à la ligne de longueur,coupe de feuille 8pcs/min à la ligne de longueur,coupe de machine decoiling à la longueur |
||
1. Désignation des marchandises
Coupe en acier à la coupe épaisse ligne-moyenne de longueur à la ligne de longueur avec stablement la vitesse, le bord aucune bavures
2. Introduction :

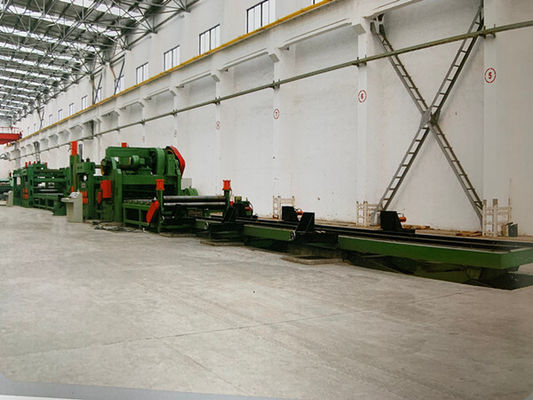

La ligne de la longueur de la coupe de plat épais moyen peut accepter la demande du client de la ligne la vitesse maximum 40m/min en déroulant et en nivelant une bande de bobine, et puis en cisaillant la bande plate nivelée à certaine longueur des feuilles.
Cette ligne de la bobine CTL est particulièrement appropriée au CR, bobines d'acier au carbone d'heure, GI, plaques d'acier de PPGI.
Le plat la ligne que de la longueur de la coupe (ligne de bobine CTL) a une machine de mise à niveau conduite par le moteur à courant alternatif de C.C ou, et la longueur-fixation est par l'encodeur, cisaillant le style est arrêt-cisaillement.
La ligne de la longueur de la coupe de plat épais moyen a équipé les bobines en acier de l'épaisseur : (1~6mm, 2~8mm, 3-10mm) et la largeur variable, et la longueur des feuilles de finition dépendent du besoin pratique du client.
3. Avantages et caractéristiques pour cette ligne de la bobine CTL :
1. haute précision
La ligne vitesse peut être jusqu'à 30m/min, feuilles de longueur de 7-8pcs/min 2000mm à la moyenne.
Mise à niveau de la précision : ±1mm/㎡
Précision de longueur de feuille : ±0.5mm/m
Précision diagonale de longueur de feuille : ±0.5mm/m
4. Paramètre technique principal :
MA (le plat de 0.3~3)×1600mm/2000mm/2500mm a coupé à la ligne de longueur
Matériel des bobines : HRC, CENTRE DE DÉTECTION ET DE CONTRÔLE, GI, PPGI, Q195, Q235, Q345…
Épaisseur de bande : (0.3-3) millimètre
Largeur de Max. Strip : 1600mm
identification de bobine : ≥Φ508mm
Bobine OD : Φ1800mm
Poids de Max. Coil : 20000Kgs
Moteur de découpeuse : Moteur de C.C 75KW
Axe de découpeuse : Ф220 X 1650mm
Couteaux à disques sur l'axe de découpeuse : ID220mm X OD330mm X 10mm, 6CrW2Si.
Séparation du disque : ID85 X OD210mm X 6mm, 65Mn
Tendre fourni par la bande passant par la laine de friction s'est senti enroulant autour des plats en bois.
Bloc de Recoiler : Ф508 X 1700mm
Moteur de Recoiler : Moteur de C.C 90KW
Contrôle électrique : Armoire de conducteur de C.C d'Eurotherm 590 plus des panneaux de commande.
Fente de la vitesse : 100m/min maximum, réglable.
ble
5. Spécifications de détail de ligne de la bobine CTL :
| Modèle | Épaisseur | Poids de bobine | Fente de finition | Vitesse de Max Slitting | |
| MA-1 X 600 | 0.2-1mm | 100-600mm | 8T maximum | Mn 20mm | 50m/min |
| MA-2 X 1300 | 0.3-2mm | 300-1300mm | 15T maximum | Mn 25mm | 80m/min |
| MA-3 X 1600 | 0.3-3mm | 500-1600mm | 20T maximum | Minute 25mm | 100m/min |
| MA-4 X 1600 | 0.4-4mm | 500-1600mm | 30T maximum | Minute 30mm | 80m/min |
| Note : Les données sous la forme juste comme référence selon les gammes générales, nous toujours concevons et faisons chaque ligne selon les exigences spécifiques de chaque client, ainsi chaque client peuvent acheter sa propre ligne de bien-contenu de nous. | |||||
