Détails sur le produit:
|
| Description de production: | Laminoir à froid | Matière première: | Q235, SPCC, SS400, SPHC, etc. |
|---|---|---|---|
| Épaisseur d'entrée: | H≤4.0mm | Largeur: | B≤625mm |
| Épaisseur de sortie: | H≥0.8mm | Poids maximal de bobine: | 10t, au besoin |
| Diamètre entrant de bobine (intérieur/extérieur): | Φ600, Φ750/1600mm, au besoin | Diamètre de bobine de sortie (intérieur/extérieur): | Φ600, Φ750/1600mm, au besoin |
| Pression de roulement maximale: | 550T | Vitesse de roulement: | V≤150m/min |
| Ligne de roulement altitude: | 850mm | Garantie: | un an |
| Surligner: | Haut laminoir à froid quatre s'inversant,Renverser le laminoir à froid mA 750mm,Laminoir à froid s'inversant d'acier inoxydable |
||

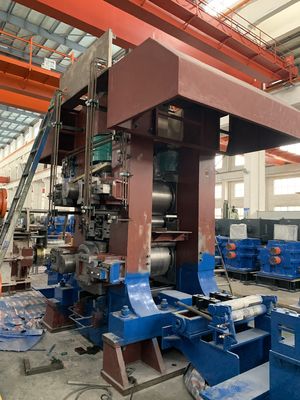

Le laminoir à froid à hauteur quatre de mA 750mm pour la précision dépouille l'acier au carbone, l'acier inoxydable et l'acier faiblement allié
1. Description de produit
le laminoir 4-hi est semblable avec le laminoir de plat, mais le métal de bande est beaucoup plus mince que la plaque de métal, ainsi la bande est lovée généralement, la bande de l'acier ou l'aluminium ont l'utilisation semblable avec le plat en acier ou en aluminium.
2. Fonction principale
Le laminoir à froid à hauteur quatre de mA 750mm est employé pour le roulement réversible de l'acier au carbone de plaine de haute précision et de bonne représentation, de l'acier inoxydable et de l'acier faiblement allié.
.
3. Écoulement de processus : (pour la référence)
Dispositif (de déchargement) platform→←recoiler→←loading (de déchargement) de chargement de laminoir de →← de plate-forme de processus de laminoir de →← de device→←recoiler de →← de processus principal à hauteur quatre de laminoir
4. composition en équipement :
4,1 matériel mécanique :
| Non. | Description | Unité | Quantité. |
| 1 | laminoir principal à hauteur quatre | placez | 1 |
| 2 | Dispositif électrique de screwdown | placez | 2 |
| 3 | Dispositif de équilibrage hydraulique | placez | 1 |
| 4 | Axe universel | PCs | 2 |
| 5 | Parenthèse universelle d'axe | placez | 1 |
| 6 | Support changeant de rouleau de travail | placez | 1 |
| 7 | Dispositif changeant de rouleau hydraulique de rouleau de secours | placez | 1 |
| 8 | Support changeant de rouleau de secours | placez | 1 |
| 9 | Avant/plate-forme arrière de processus de moulin | placez | 2 |
| 10 | Recoiler hydraulique d'expansion | placez | 2 |
| 11 | Voiture de bobine de décharge | placez | 2 |
| 12 | Boulon de base | placez | 1 |
4,2 moteur électrique, contrôle électrique :
| Non. | Description | Unité | Quantité. |
| 1 | Moteur principal | placez | 1 |
| 2 | Moteur de Recoiler | placez | 2 |
| 3 | Moteur de Screwdown | placez | 2 |
| 4 | Contrôle électrique | placez | 1 |
4,3 équipement liquide :
| Non. | Description | Unité | Quantité. |
| 1 | Circuit hydraulique général (support y compris de valve) | placez | 1 |
| 2 | Rouleau pliant la station hydraulique (support y compris de valve) | placez | 1 |
| 3 | Station mince de lubrification d'huile | placez | 1 |
| 4 | Système de lubrification de pétrole et de gaz | placez | 1 |
| 5 | Système de lubrification de processus | placez | 1 |
5. paramètres techniques (options) :
|
Modèle non. Paramètres techniques |
650 | 750 | 850 |
| Matériel | Acier au carbone et acier faiblement allié | Acier au carbone et acier faiblement allié | Acier au carbone et acier faiblement allié |
| Épaisseur de matériel (millimètres) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| Largeur matérielle (millimètres) | 400-500 | 500-650 | 600-750 |
| Épaisseur de sortie (millimètres) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| Force de roulement (KN) | 5500 | 6500 | 7500 |
| Taille de secours de rouleau (millimètres) | Φ550×600 | Φ650×700 | Φ750×820 |
| Taille moyenne de rouleau (millimètres) | / | / | Φ300/Φ280×820 |
| Taille de rouleau de travail (millimètres) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| Mode d'entraînement | Par le rouleau de travail | Par le rouleau de travail | Par le rouleau de travail |
| Moteur principal | Moteur de C.C | Moteur de C.C | Moteur de C.C |

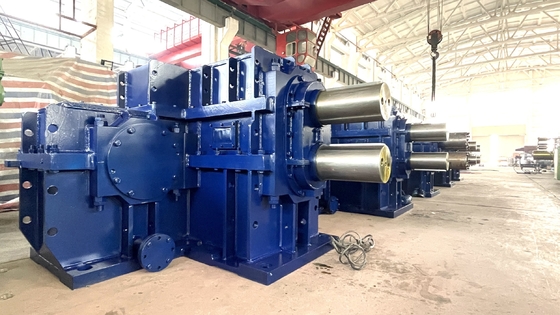

| Réducteur | Boîte de vitesse combinée | Boîte de vitesse combinée | Boîte de vitesse combinée |
| Uncoiler (taille facultative) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| Recoiler (taille facultative) | Φ508×650 | Φ508×750 | Φ508×850 |
| Vitesse de roulement (m/min.) | 180-480 | 240-600 | 240-600 |
| Tension d'Uncoiler (KN) | 30 | 35 | 45 |
| Tension de Recoiler (KN) | 10-70 | 10-80 | 10-90 |
| Méthode de Screwdown | CAG mécanique/hydraulique | CAG mécanique/hydraulique | CAG mécanique/hydraulique |
Note : Les paramètres ci-dessus sont pour la référence seulement, il pourraient être fabriqués selon les exigences de client.
6. Emballage
La machine sera fixée à l'intérieur du conteneur par le fil d'acier et la courroie spéciale d'ANIMAL FAMILIER, afin de s'assurer toutes les pièces ne se déplacera pas pendant le transport et n'évitera aucun genre de dommages de machine et de conteneur.
7. terme de garantie : 12 mois (à l'exclusion des pièces facile-cassées)
8. Notre service et caractéristiques :
8,1 conception : Nous avons une équipe technique mûrie avec une expérience riche à se développer et le deisng les machines selon la demande et les exigences de client.
8,2 c'est un équipement très parfait et durable. Nous avons plus de 10 ans d'expériences.
8,3 ce genre de machine a la meilleure qualité et le meilleur prix. Il a la mesure précise et l'opération facile.
8,4 nous fournissons le support technique (les deux avant, pendant et après des ventes), la production, l'installation, la commission et le service de maintenance à tous les clients.
8,5 notre produit a été exporté vers beaucoup de régions et a gagné la réputation élevée en raison du prix de haute qualité et raisonnable.
