Détails sur le produit:
|
| Description de production: | Laminoir à froid réversible de rouleau de Φ90×Φ400×300mm 4 | Matière première: | Q235, SPCC, SS400, SPHC, etc. |
|---|---|---|---|
| Épaisseur d'entrée: | ≤2mm | Largeur: | 100-200MM |
| Diamètre de bobine de sortie (intérieur/extérieur): | Φ600, Φ750/1600mm, au besoin | Pression de roulement maximale: | ≤150T |
| Vitesse de roulement: | Laminoir à froid de V≤30m/min | Ligne de roulement altitude: | 850mm |
| Garantie: | Un an | ||
| Surligner: | Laminoir à froid réversible,laminoir à froid 30m/min,Rouleau réversible du laminoir à froid 4 |
||
1. Application de laminoir à froid réversible de quatre-rouleau :
4-roller CRM réversible (laminoir à froid) est conduit par les rouleaux de secours, avec la rigidité élevée du support. Le système de petit pain adopte les incidences spéciales pour des laminoirs. La paire pressante d'engrenage à vis sans fin est la surface secondaire d'enveloppe, avec la force pressante importante. Il convient au roulement intermédiaire de roulement et de finir. C'est un équipement idéal de laminoir pour rouler l'acier d'acier au carbone et allié normal, l'acier inoxydable, le cuivre, l'aluminium, etc.
2. Composition d'équipement et caractéristiques structurelles de laminoir à froid réversible de quatre-rouleau

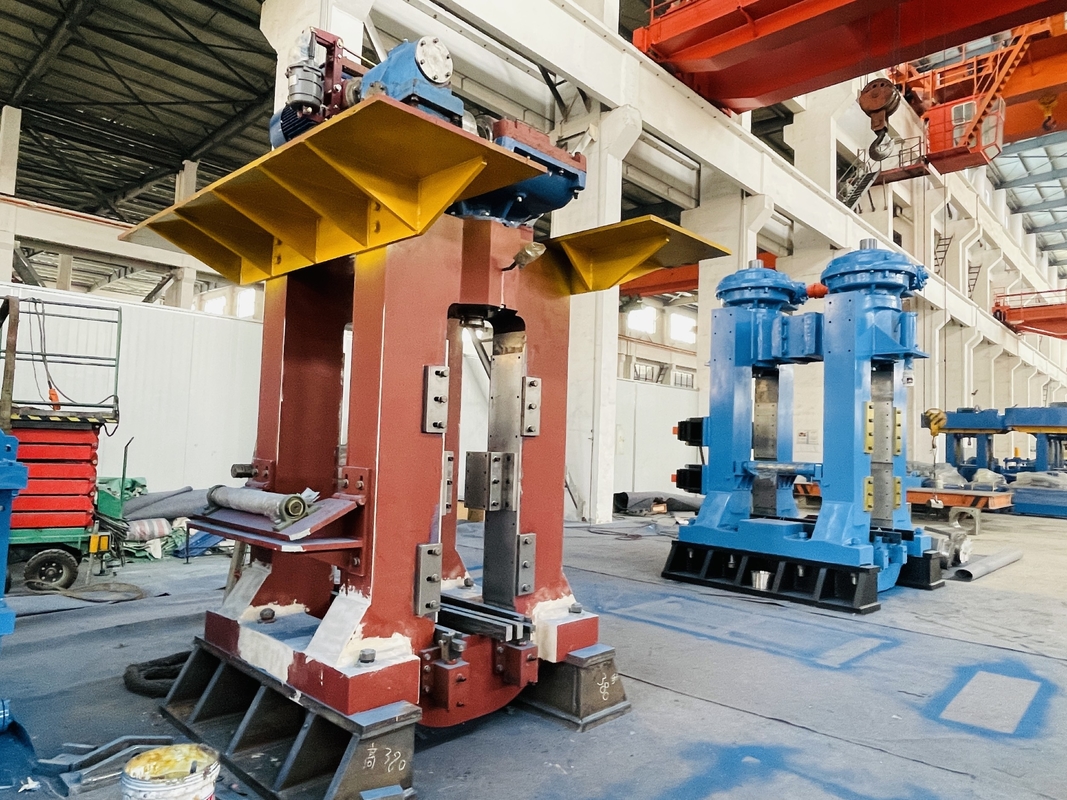

Cette machine est un laminoir à froid de quatre-rouleau, se composant du moteur principal, ralentisseur, siège en arête de poisson de vitesse, axe universel, parenthèse, escabeau de travail, dispositif de pressurage électrique. , Pots tournants gauches et droits, station hydraulique et contrôle électrique de C.C et tous autres pièces, etc.
.
3. Écoulement de processus : (pour la référence)
Dispositif (de déchargement) platform→←recoiler→←loading (de déchargement) de chargement de laminoir de →← de plate-forme de processus de laminoir de →← de device→←recoiler de →← de processus principal à hauteur quatre de laminoir
4. composition en équipement :
4,1 matériel mécanique :
| Non. | Description | Unité | Quantité. |
| 1 | laminoir principal à hauteur quatre | placez | 1 |
| 2 | Dispositif électrique de screwdown | placez | 2 |
| 3 | Dispositif de équilibrage hydraulique | placez | 1 |
| 4 | Axe universel | PCs | 2 |
| 5 | Parenthèse universelle d'axe | placez | 1 |
| 6 | Support changeant de rouleau de travail | placez | 1 |
| 7 | Dispositif changeant de rouleau hydraulique de rouleau de secours | placez | 1 |
| 8 | Support changeant de rouleau de secours | placez | 1 |
| 9 | Avant/plate-forme arrière de processus de moulin | placez | 2 |
| 10 | Recoiler hydraulique d'expansion | placez | 2 |
| 11 | Voiture de bobine de décharge | placez | 2 |
| 12 | Boulon de base | placez | 1 |
4,2 moteur électrique, contrôle électrique :
| Non. | Description | Unité | Quantité. |
| 1 | Moteur principal | placez | 1 |
| 2 | Moteur de Recoiler | placez | 2 |
| 3 | Moteur de Screwdown | placez | 2 |
| 4 | Contrôle électrique | placez | 1 |
4,3 équipement liquide :
| Non. | Description | Unité | Quantité. |
| 1 | Circuit hydraulique général (support y compris de valve) | placez | 1 |
| 2 | Rouleau pliant la station hydraulique (support y compris de valve) | placez | 1 |
| 3 | Station mince de lubrification d'huile | placez | 1 |
| 4 | Système de lubrification de pétrole et de gaz | placez | 1 |
| 5 | Système de lubrification de processus | placez | 1 |
5. paramètres techniques (options) :
|
Modèle non. Paramètres techniques |
650 | 750 | 850 |
| Matériel | Acier au carbone et acier faiblement allié | Acier au carbone et acier faiblement allié | Acier au carbone et acier faiblement allié |
| Épaisseur de matériel (millimètres) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| Largeur matérielle (millimètres) | 400-500 | 500-650 | 600-750 |
| Épaisseur de sortie (millimètres) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| Force de roulement (KN) | 5500 | 6500 | 7500 |
| Taille de secours de rouleau (millimètres) | Φ550×600 | Φ650×700 | Φ750×820 |
| Taille moyenne de rouleau (millimètres) | / | / | Φ300/Φ280×820 |
| Taille de rouleau de travail (millimètres) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| Mode d'entraînement | Par le rouleau de travail | Par le rouleau de travail | Par le rouleau de travail |
| Moteur principal | Moteur de C.C | Moteur de C.C | Moteur de C.C |
| Réducteur | Boîte de vitesse combinée | Boîte de vitesse combinée | Boîte de vitesse combinée |
| Uncoiler (taille facultative) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| Recoiler (taille facultative) | Φ508×650 | Φ508×750 | Φ508×850 |
| Vitesse de roulement (m/min.) | 180-480 | 240-600 | 240-600 |
| Tension d'Uncoiler (KN) | 30 | 35 | 45 |
| Tension de Recoiler (KN) | 10-70 | 10-80 | 10-90 |
| Méthode de Screwdown | CAG mécanique/hydraulique | CAG mécanique/hydraulique | CAG mécanique/hydraulique |
Note : Les paramètres ci-dessus sont pour la référence seulement, il pourraient être fabriqués selon les exigences de client.
6. Emballage
La machine sera fixée à l'intérieur du conteneur par le fil d'acier et la courroie spéciale d'ANIMAL FAMILIER, afin de s'assurer toutes les pièces ne se déplacera pas pendant le transport et n'évitera aucun genre de dommages de machine et de conteneur.
7. terme de garantie : 12 mois (à l'exclusion des pièces facile-cassées)
8. Notre service et caractéristiques :
8,1 conception : Nous avons une équipe technique mûrie avec une expérience riche à se développer et le deisng les machines selon la demande et les exigences de client.
8,2 c'est un équipement très parfait et durable. Nous avons plus de 10 ans d'expériences.
8,3 ce genre de machine a la meilleure qualité et le meilleur prix. Il a la mesure précise et l'opération facile.
8,4 nous fournissons le support technique (les deux avant, pendant et après des ventes), la production, l'installation, la commission et le service de maintenance à tous les clients.
8,5 notre produit a été exporté vers beaucoup de régions et a gagné la réputation élevée en raison du prix de haute qualité et raisonnable.
