Détails sur le produit:
|
| Produit: | laminoir à froid | Matériel: | acier au carbone |
|---|---|---|---|
| Épaisseur d'entrée: | 2.5mm | Largeur d'entrée: | 700mm |
| Poids maximal de bobine: | 10000kg | Épaisseur de sortie: | ≥0.3 millimètre |
| Largeur de sortie: | 700mm | Diamètre intérieur de bobine: | Ф510 millimètre |
| Surligner: | laminoir à froid de l'acier au carbone 4hi,laminoir à froid de la CE 4hi,salut laminoir 180m/min 4 |
||
1. Description de produit

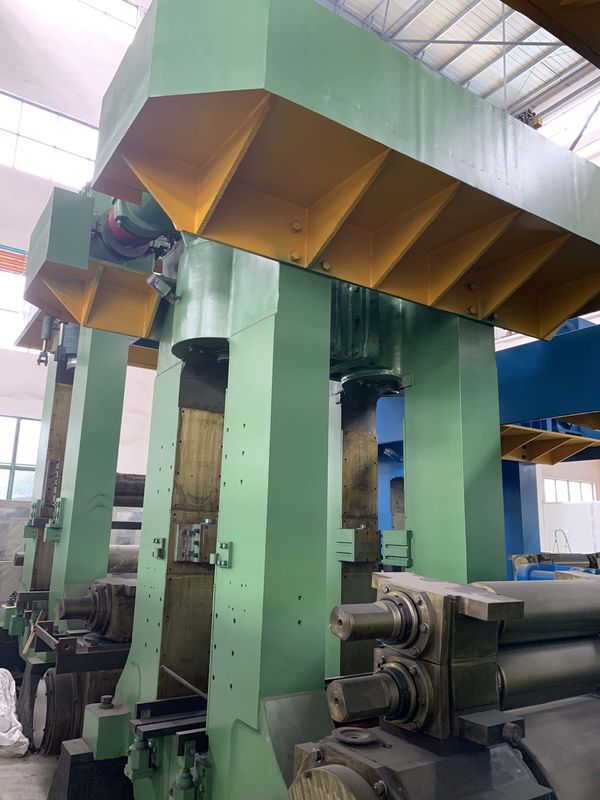

φ160/φ620×800 4-HI renversant la vitesse de roulement 180 m/mn d'acier au carbone de laminoir à froid.
2. Fonction principale
φ160/φ620×800 4-HI renversant le laminoir à froid est employé pour le roulement réversible de l'acier au carbone de plaine de haute précision et de bonne représentation, conduit par le rouleau de secours, avec la tension de enroulement : T≤65 KN et vitesse de roulement maximale : v≤180 m/mn.
.
3. Écoulement de processus : (pour la référence)
4. Composition en équipement :
4,1 matériel mécanique :
| Non. | Description | Unité | Quantité. |
| 1 | laminoir principal à hauteur quatre | placez | 1 |
| 2 | Dispositif électrique de screwdown | placez | 2 |
| 3 | Dispositif de équilibrage hydraulique | placez | 1 |
| 4 | Axe universel | PCs | 2 |
| 5 | Parenthèse universelle d'axe | placez | 1 |
| 6 | Support changeant de rouleau de travail | placez | 1 |
| 7 | Dispositif changeant de rouleau hydraulique de rouleau de secours | placez | 1 |
| 8 | Support changeant de rouleau de secours | placez | 1 |
| 9 | Avant/plate-forme arrière de processus de moulin | placez | 2 |
| 10 | Recoiler hydraulique d'expansion | placez | 2 |
| 11 | Voiture de bobine de décharge | placez | 2 |
| 12 | Boulon de base | placez | 1 |
4,2 moteur électrique, contrôle électrique :
| Non. | Description | Unité | Quantité. |
| 1 | Moteur principal | placez | 1 |
| 2 | Moteur de Recoiler | placez | 2 |
| 3 | Moteur de Screwdown | placez | 2 |
| 4 | Contrôle électrique | placez | 1 |
4,3 équipement liquide :
| Non. | Description | Unité | Quantité. |
| 1 | Circuit hydraulique général (support y compris de valve) | placez | 1 |
| 2 | Rouleau pliant la station hydraulique (support y compris de valve) | placez | 1 |
| 3 | Station mince de lubrification d'huile | placez | 1 |
| 4 | Système de lubrification de pétrole et de gaz | placez | 1 |
| 5 | Système de lubrification de processus | placez | 1 |
5. Paramètres techniques (options) :
|
Modèle non. Paramètres techniques |
650 | 750 | 850 |
| Matériel | Acier au carbone et acier faiblement allié | Acier au carbone et acier faiblement allié | Acier au carbone et acier faiblement allié |
| Épaisseur de matériel (millimètres) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| Largeur matérielle (millimètres) | 400-500 | 500-650 | 600-750 |
| Épaisseur de sortie (millimètres) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| Force de roulement (KN) | 5500 | 6500 | 7500 |
| Taille de secours de rouleau (millimètres) | Φ550×600 | Φ650×700 | Φ750×820 |
| Taille moyenne de rouleau (millimètres) | / | / | Φ300/Φ280×820 |
| Taille de rouleau de travail (millimètres) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| Mode d'entraînement | Par le rouleau de travail | Par le rouleau de travail | Par le rouleau de travail |
| Moteur principal | Moteur de C.C | Moteur de C.C | Moteur de C.C |
| Réducteur | Boîte de vitesse combinée | Boîte de vitesse combinée | Boîte de vitesse combinée |
| Uncoiler (taille facultative) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| Recoiler (taille facultative) | Φ508×650 | Φ508×750 | Φ508×850 |
| Vitesse de roulement (m/min.) | 180-480 | 240-600 | 240-600 |
| Tension d'Uncoiler (KN) | 30 | 35 | 45 |
| Tension de Recoiler (KN) | 10-70 | 10-80 | 10-90 |
| Méthode de Screwdown | CAG mécanique/hydraulique | CAG mécanique/hydraulique | CAG mécanique/hydraulique |
Note : Les paramètres ci-dessus sont pour la référence seulement, il pourraient être fabriqués selon les exigences de client.
6. Emballage
La machine sera fixée à l'intérieur du conteneur par le fil d'acier et la courroie spéciale d'ANIMAL FAMILIER, afin de s'assurer toutes les pièces ne se déplacera pas pendant le transport et n'évitera aucun genre de dommages de machine et de conteneur.
7. Terme de garantie : 12 mois (à l'exclusion des pièces facile-cassées)
8. Notre service et caractéristiques :
8,1 conception : Nous avons une équipe technique mûrie avec une expérience riche à se développer et le deisng les machines selon la demande et les exigences de client.
8,2 c'est un équipement très parfait et durable. Nous avons plus de 10 ans d'expériences.
8,3 ce genre de machine a la meilleure qualité et le meilleur prix. Il a la mesure précise et l'opération facile.
8,4 nous fournissons le support technique (les deux avant, pendant et après des ventes), la production, l'installation, la commission et le service de maintenance à tous les clients.
8,5 notre produit a été exporté vers beaucoup de régions et a gagné la réputation élevée en raison du prix de haute qualité et raisonnable.
